一、引言

   某生產電容機械的專業廠家，每套生產線有3臺設備，可獨立運行。原來用1臺PLC進行集中控制，不僅布線不方便，且PLC故障，3臺設備都無法運行。為了將風險分散，易于維護和布線。采用艾默生ECBUS網絡分散控制系統，每臺設備配置1臺PLC，PLC之間數據可共享，以實現聯鎖和集中傳到文本顯示器中顯示。

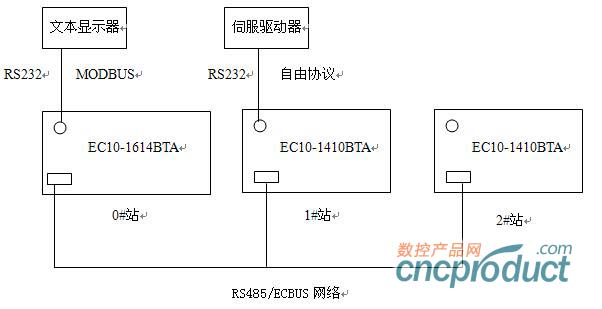

系統配置如下：

這里重點介紹ECBUS網絡的概念、設置和應用，其他與文本和伺服驅動器的通訊不一一敘述。

二、ECBUS網絡通訊

1、  ECBUS協議

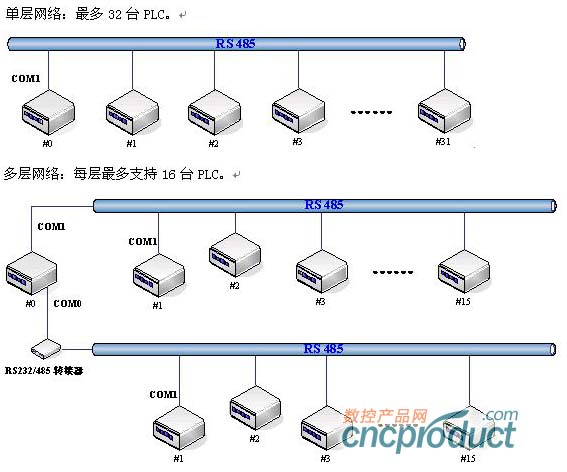

ECBUS是Emerson公司開發的一種小型PLC網絡。ECBUS在物理層使用RS485，PLC可以通過通訊口1直接接入或者通過通訊口0經過RS232/RS485轉換器接入。接入ECBUS的PLC可以自動的互相交換部分D元件和M元件的數值，這使得網絡中其它PLC的元件訪問，變得如同訪問自身元件那樣簡單方便。ECBUS中，PLC間的數據訪問是完全對等的（N：N）。

2、共享元件地址

ECBUS交換的D元件和M元件稱為共享元件區。M元件共512個，從M1400-M1911，D元件64個，從D7700-7763。一旦PLC使用了ECBUS，這些元件地址被占用，共享區的值會自動的不停的刷新，網絡中每臺PLC的共享區元件的值保持相等。

對于每臺PLC都可以讀共享區元件，但只能對屬于自己的可寫元件值進行改寫。由于共享元件個數是固定的，接入PLC數量越多，每個PLC分配的元件可寫個數越少，且元件地址是連續平均分配的。這種對應關系用刷新模式來定義，根據網絡上PLC的數量共分5種模式。

3、ECBUS設置

本應用中ECBUS網絡共3臺PLC，單層網絡，所以選模式4。每臺PLC分配的地址如下：

0#：M1400-M1527，D7700-D7715

1#：M1528-M1655，D7716-D7731

2#：M1656-M1783，D7732-D7747

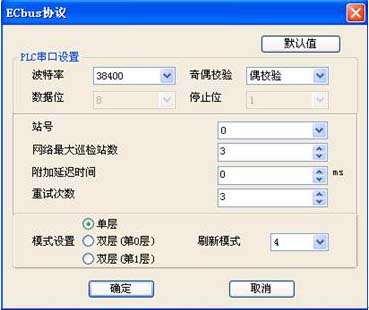

ECBUS網絡設置非常簡單，通過系統塊進行參數設置。站號的設置從0開始，0號站是網絡的啟動和設置站點，網絡最大巡檢站數、附件延遲時間、重試次數、模式設置只需對0號站進行設置。

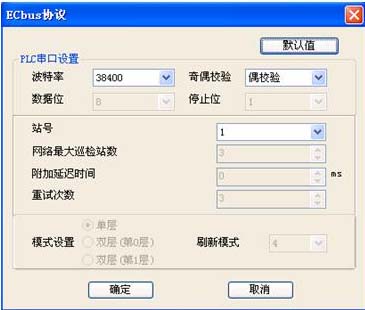

1#、2#號站的站點除了波特率和奇偶校驗和0號站一致外,只需設置自己的站號。

4、程序

為了說明簡單，假設每臺PLC共享的數據如下：

0#號站：M0、M1；D0、D1

1#號站：M2、M3；D2、D3

2#號站：M4、M5；；D4、D5

對于每臺PLC，無需編通訊程序，只需要將傳送給其他PLC的元件值放到自己的共享元件中即可，數據會自動刷新，其他PLC只要讀取相應的共享區元件值。

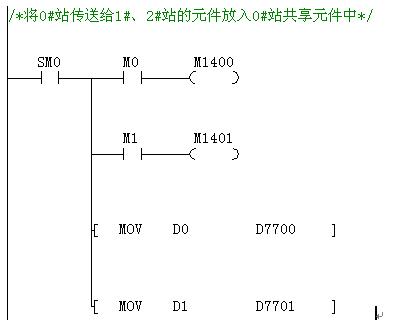

0#站程序：

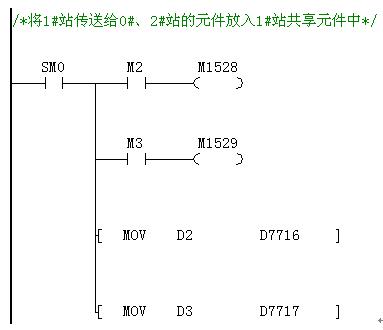

1#站程序：

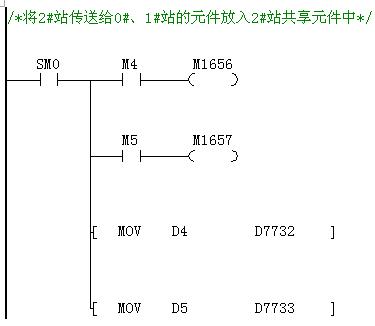

2#站程序：

一、總結

1、  利用EC10的串口1，ECBUS網絡在不增加任何硬件的情況下，實現簡易PLC間鏈接。

2、  ECBUS物理層采用RS485，簡單方便，只要2根線即可，最好用屏蔽雙絞線。

3、  ECBUS窗口設置簡單，用戶只需做簡單的賦值、MOV指令，無需編復雜的通訊程序。

4、  ECBUS通訊速度最大到115.2KBPS，能滿足大多數應用場合。

5、  ECBUS特別適合分散控制系統，比如樓宇自控、產品生產線中。
